LiFePO4-Batterieanschlüsse meistern: Eine umfassende Anleitung

Ⅰ. Einführung:

Die Batterietechnologie hat zahlreiche Branchen revolutioniert und Lithium-Eisenphosphat-Batterien (LiFePO4) sind zu einer zuverlässigen und effizienten Energiequelle geworden. In diesem Artikel untersuchen wir die entscheidende Rolle der Batterieverbindungen bei der Maximierung der Leistung und Lebensdauer von LiFePO4-Batterien. Egal, ob Sie Hobbybastler oder Profi sind, das Verständnis der Feinheiten der Batterieverbindungen ist unerlässlich, um das Potenzial dieser fortschrittlichen Energiespeicherlösungen voll auszuschöpfen.

Ⅱ. LiFePO4-Batterieübersicht:

LiFePO4-Batterien sind aufgrund ihrer überlegenen Leistung beliebt. Sie haben eine hohe Energiedichte, eine längere Lebensdauer und verbesserte Sicherheitsfunktionen im Vergleich zu anderen Batteriechemikalien . Diese Batterien können in erneuerbaren Energiesystemen, Elektrofahrzeugen, tragbaren elektronischen Geräten und vielem mehr verwendet werden. Um ihr wahres Potenzial auszuschöpfen, sind richtige Batterieanschlüsse unerlässlich.

Ⅲ. Bedeutung der Batterieanschlüsse:

Eine effiziente Energieübertragung und optimale Batterieleistung hängen von sicheren und zuverlässigen Verbindungen ab. Schlechte Batterieverbindungen können zu Spannungsabfällen, ineffizienter Energieübertragung, Überhitzung und sogar zum Batterieausfall führen. Durch die Gewährleistung ordnungsgemäßer Verbindungen können Sie die Leistung, Effizienz und Lebensdauer Ihres LiFePO4-Batteriesystems maximieren.

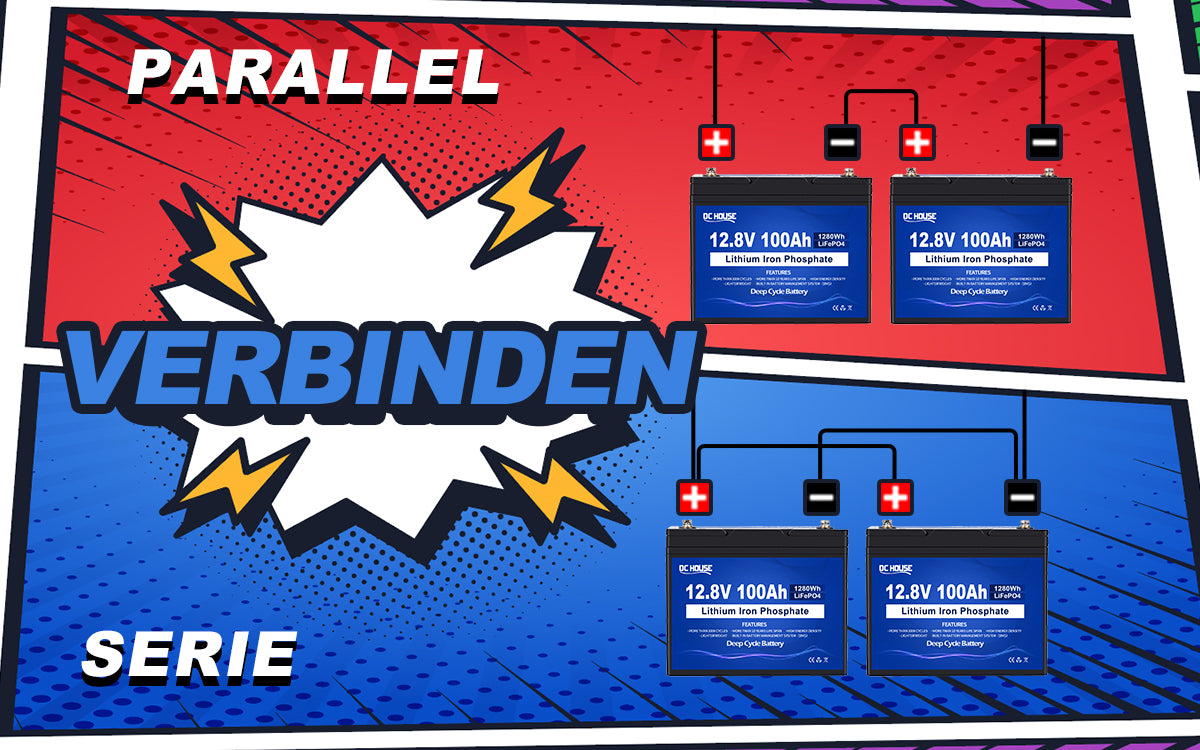

Ⅳ. Arten von Batterieanschlüssen für LiFePO4-Batterien:

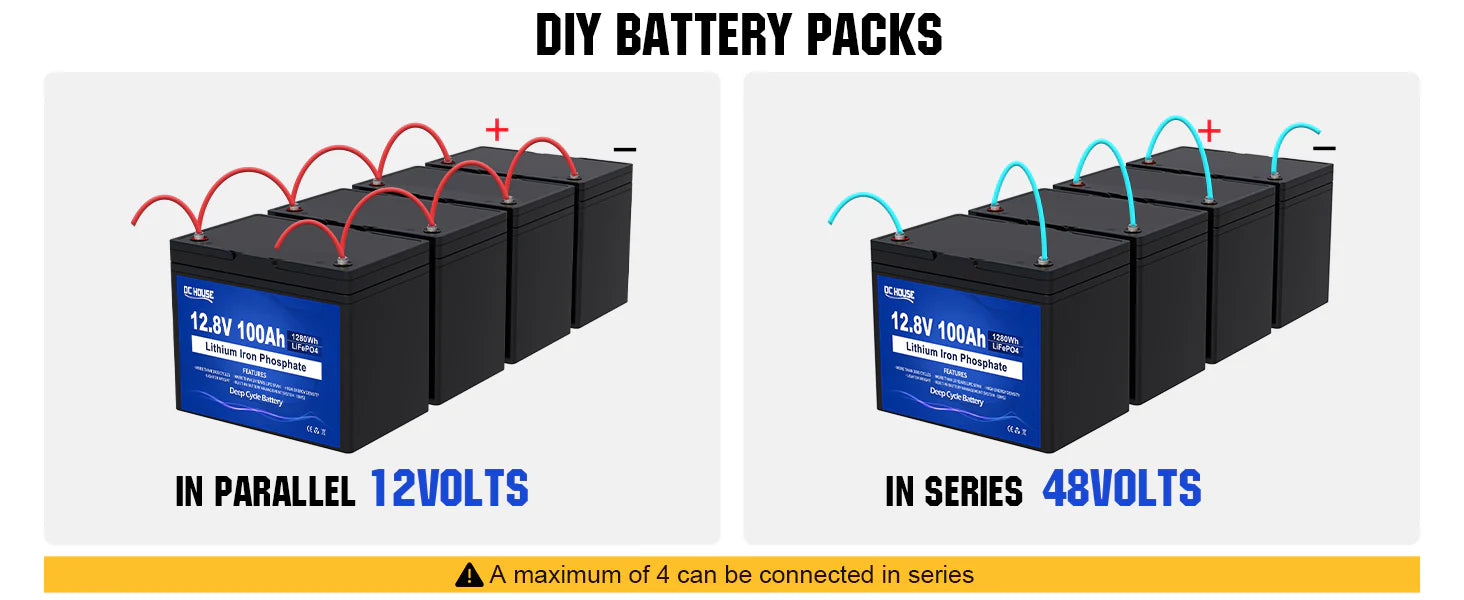

1. Reihenschaltung:

Bei einer Reihenschaltung wird der Pluspol einer Batterie mit dem Minuspol einer anderen Batterie verbunden, so dass eine kettenartige Struktur entsteht. Durch diese Anordnung erhöht sich die Gesamtspannung des Akkupacks bei gleichbleibender Kapazität.

Vorteile der Reihenschaltung:

Höhere Spannung: Die Reihenschaltung ermöglicht eine höhere Spannungsausgabe und eignet sich daher für Anwendungen, die höhere Spannungspegel erfordern.
Verbesserte Leistung: Eine höhere Ausgangsspannung kann mehr Leistung liefern, sodass Geräte mit höherem Leistungsbedarf effizienter arbeiten können.
Effiziente Raumnutzung: Durch die Reihenschaltung sind kompakte Batteriepack-Designs möglich, da die Batterien Ende an Ende verbunden sind.

Überlegungen zur Reihenschaltung:

Ausgeglichene Batteriespannung: Es ist wichtig, sicherzustellen, dass alle Batterien in einer Reihenschaltung ähnliche Spannungsniveaus aufweisen. Wenn eine Batterie eine deutlich niedrigere Spannung aufweist, führt dies zu einem Ungleichgewicht, das die Gesamtleistung und Lebensdauer der Batterie beeinträchtigt.

2. Parallelschaltung:

Bei der Parallelschaltung werden die Pluspole mehrerer Batterien und die Minuspole miteinander verbunden. Diese Konfiguration hält die Spannung aufrecht und erhöht gleichzeitig die Gesamtkapazität des Batteriepakets. Wenn beispielsweise zwei 100-Ah-Batterien parallel geschaltet werden, beträgt die Gesamtkapazität des Batteriepakets 200 Ah.

Vorteile der Parallelschaltung:

Erhöhte Kapazität: Die Parallelschaltung ermöglicht eine höhere Kapazität und eignet sich daher für Anwendungen, die eine längere Laufzeit oder eine höhere Energiespeicherung erfordern.
Ausgeglichene Zellspannung: Durch die Parallelschaltung werden ausgeglichene Zellspannungen aufrechterhalten, da Zellen mit ähnlicher Kapazität miteinander verbunden werden.
Redundanz und Zuverlässigkeit: Wenn eine Zelle in einer Parallelschaltung ausfällt, können die anderen Zellen dies kompensieren und so sicherstellen, dass das gesamte System weiter funktioniert.

Überlegungen zur Parallelschaltung:

Einheitliche Zelleigenschaften: Es ist wichtig, bei Parallelschaltung Zellen mit ähnlicher Kapazität, Innenwiderstand und Spannungseigenschaften zu verwenden. Nicht übereinstimmende Zellen können zu ungleichmäßigem Laden und Entladen führen, was die Gesamtleistung der Batterie verringern kann.

Ⅴ. Allgemeine Überlegungen zum Design des Batteriesystems:

Bei der Entwicklung eines Batteriesystems hängt die Wahl zwischen Reihen- und Parallelschaltung von den spezifischen Anforderungen der Anwendung ab. Einige Überlegungen umfassen:

1. Spannungsbedarf: Wenn die Anwendung höhere Spannungen erfordert, ist eine Reihenschaltung sinnvoll. Beispielsweise wird bei Elektrofahrzeugen häufig eine Reihenschaltung verwendet, um die für den Motorbetrieb erforderliche Spannung zu erreichen.

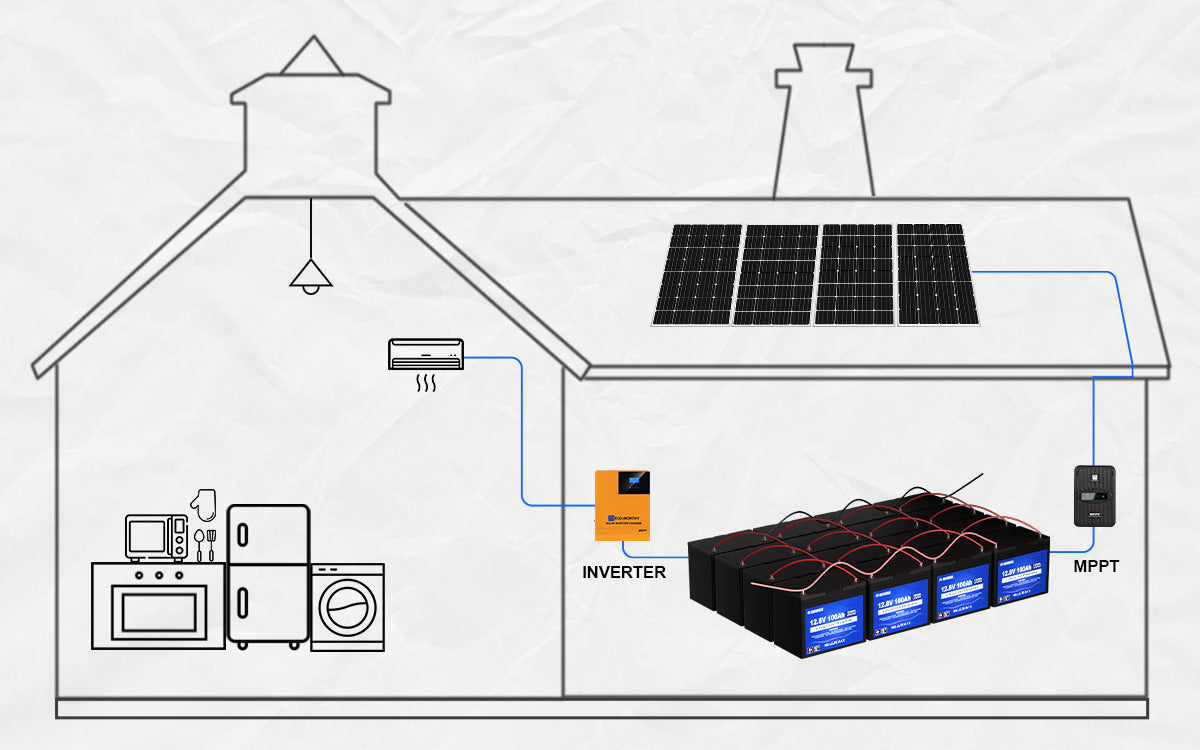

2. Kapazitätsanforderungen: Wenn die Anwendung eine höhere Kapazität oder längere Laufzeit erfordert, ist eine Parallelschaltung sinnvoll. Bei netzunabhängigen Solarsystemen oder Energiespeicheranwendungen werden häufig Parallelschaltungen verwendet, um die Gesamtkapazität zu erhöhen.

3. Platz- und Gewichtsbeschränkungen: Berücksichtigen Sie bei der Wahl zwischen Reihen- und Parallelschaltungen den verfügbaren Platz und die Gewichtsbeschränkungen. Reihenschaltungen sind kompakt, während Parallelschaltungen zu einem größeren und schwereren Akkupack führen können.

Durch das Verständnis der Vorteile und Überlegungen zu Reihen- und Parallelschaltungen kann ein effizientes und zuverlässiges Lithium-Eisenphosphat-Batteriesystem entwickelt werden, das die spezifischen Anforderungen seiner Anwendung erfüllt.

Ⅵ. Vorbereitung:

Vor dem Anschließen der Batterien müssen bestimmte Vorbereitungen getroffen werden, um Sicherheit und optimale Leistung zu gewährleisten. Folgende Vorbereitungen sollten Sie treffen:

Konfigurationsplanung: Bestimmen Sie die für die Anwendung erforderlichen Spannungs- und Kapazitätsanforderungen. Berechnen Sie die Anzahl der Batterien, die für die gewünschte Serien- oder Parallelkonfiguration erforderlich sind.
Batterieauswahl: Wählen Sie Batterien mit ähnlichen Eigenschaften, einschließlich Kapazität, Spannung und Innenwiderstand. Nicht übereinstimmende Batterien führen zu ungleichmäßigem Laden und Entladen, was die Gesamtleistung verringert und zu Schäden führen kann.
Batterietest: Testen Sie vor dem Anschließen jede Batterie, um sicherzustellen, dass sie in gutem Zustand ist und ähnliche Spannungswerte aufweist. Wenn eine Batterie Anzeichen von Beschädigungen aufweist oder deutlich unterschiedliche Spannungen aufweist, sollte sie ausgetauscht werden.
Bereiten Sie Werkzeuge vor: isolierter Schraubenschlüssel, Schraubendreher und Multimeter.

Stellen Sie sicher, dass der Batteriebereich sauber und trocken ist und die Stromversorgung unterbrochen ist. Tragen Sie Schutzkleidung (Handschuhe und Schutzbrille) und stellen Sie eine ordnungsgemäße Isolierung sicher, um Kurzschlüsse und elektrische Gefahren zu vermeiden. Durch Befolgen dieser Vorsichtsmaßnahmen werden sichere und wirksame Verbindungen gewährleistet.

Ⅶ. Wartung und Pflege:

Überprüfen Sie die Anschlüsse regelmäßig: Überprüfen Sie die Batterieanschlüsse regelmäßig auf Anzeichen von Korrosion, lockere Anschlüsse oder Beschädigungen. Beheben Sie alle Probleme umgehend, um Leistungseinbußen vorzubeugen.

Ⅷ. Abschluss:

Richtige Batterieanschlüsse sind entscheidend, um die Leistung und Lebensdauer von Lithium-Eisenphosphat-Batterien zu maximieren. Wenn Sie die Bedeutung von Batterieanschlüssen verstehen, den geeigneten Verbindungstyp auswählen, bewährte Methoden befolgen und häufige Probleme beheben, können Sie sicherstellen, dass Ihr LiFePO4-Batteriesystem effizient und zuverlässig arbeitet. Denken Sie daran, Sicherheit und regelmäßige Wartung an erste Stelle zu setzen, um das volle Potenzial auszuschöpfen.
